postgresql的控制文件保存initdb期间初始化的信息、wal信息、检查点信息等。文件位于$pgdata/global/pg_control。postgresql集簇存在期间（运行或停止），一些工具或进程可以查看或修改该文件。本文整理了（几乎）所有修改和查看pg_control控制文件的地方，结合源码进行了梳理，希望能对pg的控制文件有跟进一步的了解。

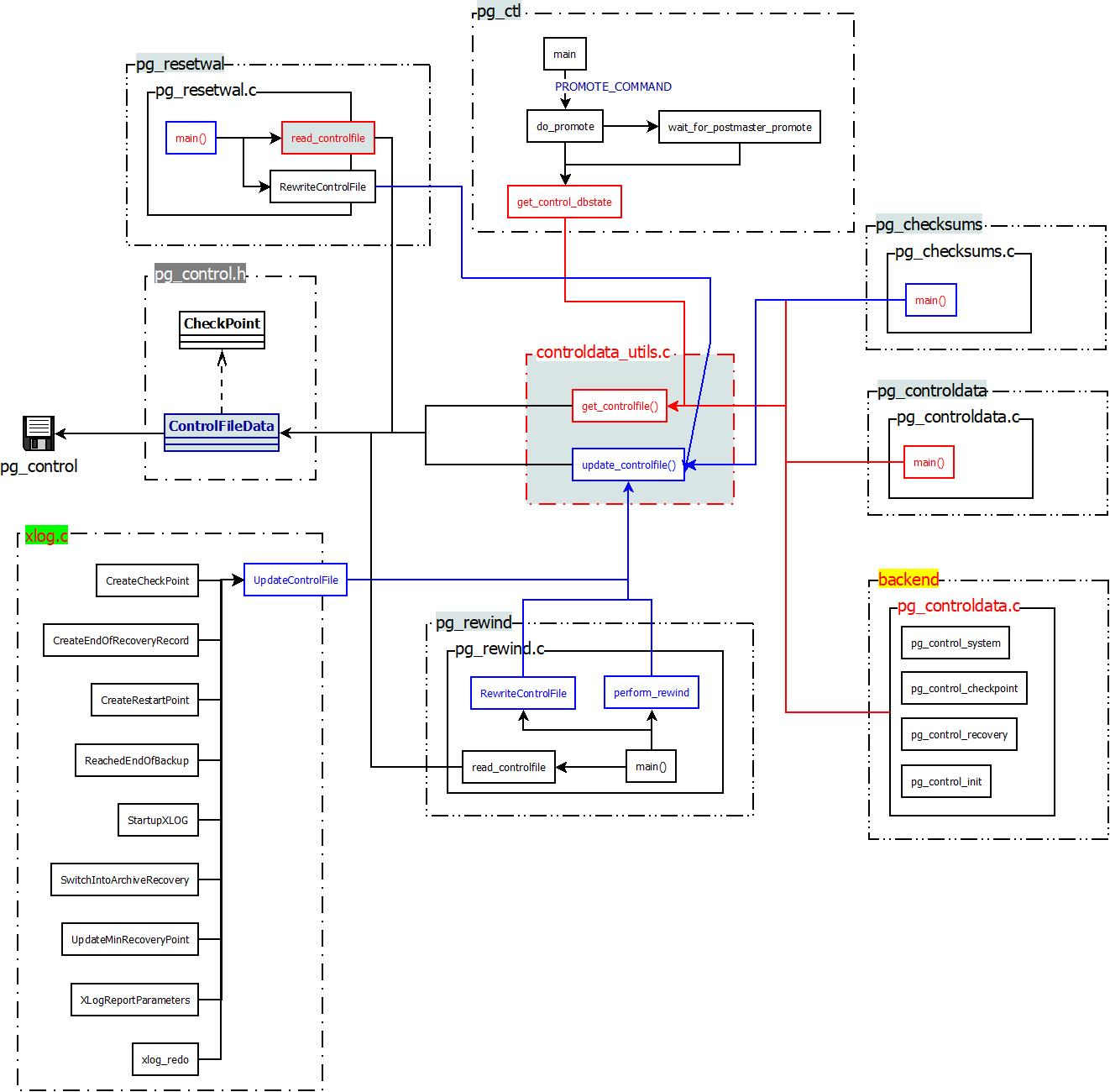

先上图，共有5个服务端工具、4个内置函数和1个后端进程可以对pg_control控制文件进行查询或修改操作，后文将进行介绍。
pg_control文件是一个大小8192字节的二进制文件，文件内容是将结构体controlfiledata以二进制的形式写入pg_control文件中。
- pg_control文件大小
#define pg_control_file_size 8192
- controlfiledata数据结构
源码位于src/include/catalog/pg_control.h
/*
* contents of pg_control.
*/
typedef struct controlfiledata
{
uint64 system_identifier;
uint32 pg_control_version; /* pg_control_version */
uint32 catalog_version_no; /* see catversion.h */
dbstate state; /* see enum above */
pg_time_t time; /* time stamp of last pg_control update */
xlogrecptr checkpoint; /* last check point record ptr */
checkpoint checkpointcopy; /* copy of last check point record */
xlogrecptr unloggedlsn; /* current fake lsn value, for unlogged rels */
xlogrecptr minrecoverypoint;
timelineid minrecoverypointtli;
xlogrecptr backupstartpoint;
xlogrecptr backupendpoint;
bool backupendrequired;
int wal_level;
bool wal_log_hints;
int maxconnections;
int max_worker_processes;
int max_wal_senders;
int max_prepared_xacts;
int max_locks_per_xact;
bool track_commit_timestamp;
uint32 maxalign; /* alignment requirement for tuples */
double floatformat; /* constant 1234567.0 */
#define floatformat_value 1234567.0
uint32 blcksz; /* data block size for this db */
uint32 relseg_size; /* blocks per segment of large relation */
uint32 xlog_blcksz; /* block size within wal files */
uint32 xlog_seg_size; /* size of each wal segment */
uint32 namedatalen; /* catalog name field width */
uint32 indexmaxkeys; /* max number of columns in an index */
uint32 toast_max_chunk_size; /* chunk size in toast tables */
uint32 loblksize; /* chunk size in pg_largeobject */
bool float8byval; /* float8, int8, etc pass-by-value? */
uint32 data_checksum_version;
char mock_authentication_nonce[mock_auth_nonce_len];
pg_crc32c crc;
} controlfiledata;
- get_controlfile
get_controlfile主要功能是将二进制文件pg_control读取到controlfiledata中。
// 函数定义
controlfiledata *get_controlfile(const char *datadir, bool *crc_ok_p);
// 关键代码，读取控制文件到结构体中
r = read(fd, controlfile, sizeof(controlfiledata));
- update_controlfile
update_controlfile主要功能室将结构体controlfiledata中的内容以二进制的形式写入pg_control中。
// 函数定义
void update_controlfile(const char *datadir, controlfiledata *controlfile, bool do_sync)
// 二进制形式打开文件
if ((fd = open(controlfilepath, o_wronly | pg_binary, pg_file_create_mode)) == -1)
// 写入内容
if (write(fd, buffer, pg_control_file_size) != pg_control_file_size)
- read_controlfile
在pg_resetwal中单独实现了一个read_controlfile函数，这里处理读取pg_control控制文件，主要的功能是检查控制文件的长度、版本号、wal文件的大小。个人觉得，其实这里用read_controlfile这个名字未必合理。
static bool
read_controlfile(void)
{
……
if ((fd = open(xlog_control_file, o_rdonly | pg_binary, 0)) < 0)
{
……
}
……
len = read(fd, buffer, pg_control_file_size);
……
if (len >= sizeof(controlfiledata) &&
((controlfiledata *) buffer)->pg_control_version == pg_control_version)
{
……
if (!eq_crc32c(crc, ((controlfiledata *) buffer)->crc))
{
……
}
……
if (!isvalidwalsegsize(controlfile.xlog_seg_size))
{
……
}
return true;
}
……
}

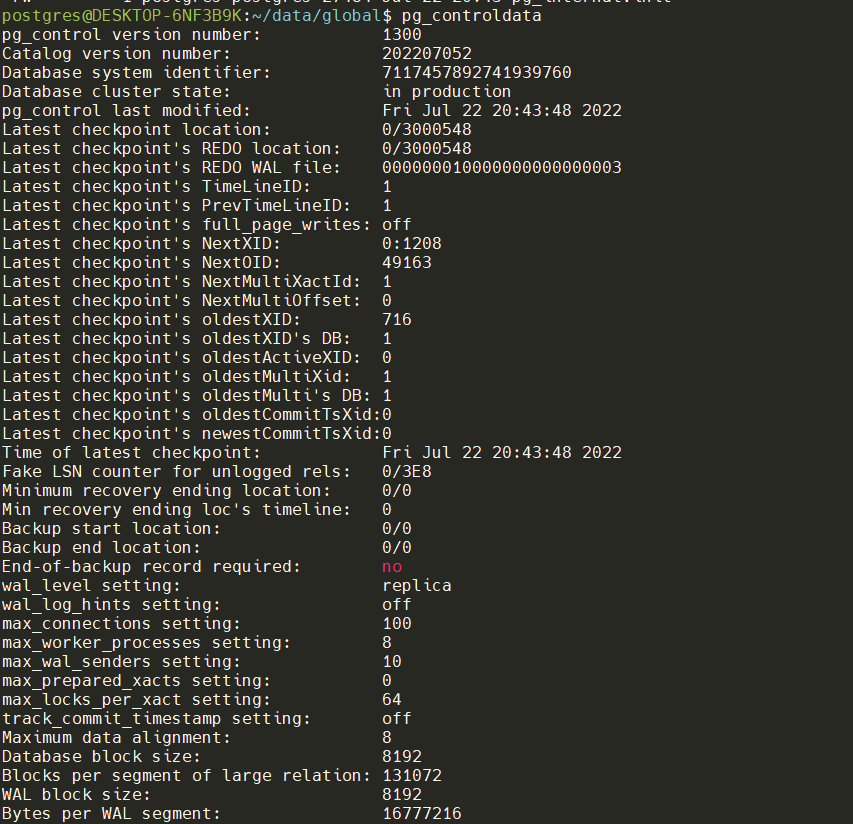

服务端工具pg_controldata
这个工具实现十分简单，就是读取pg_control然后进行打印输出。
内部函数
postgresql 提供了4个内置函数对控制文件中的信息进行了分类显示。

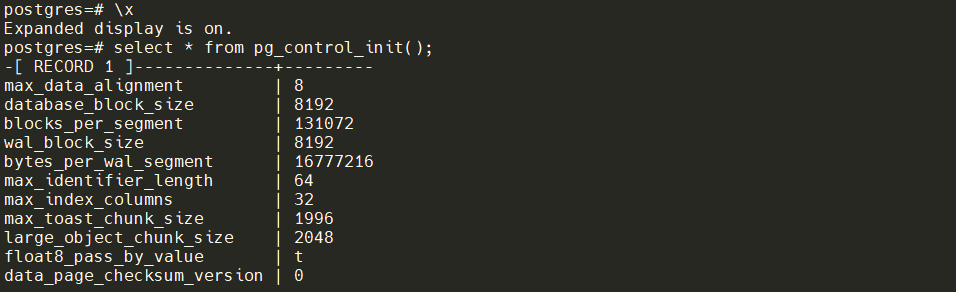

pg_control_init（初始化集簇initdb的参数）

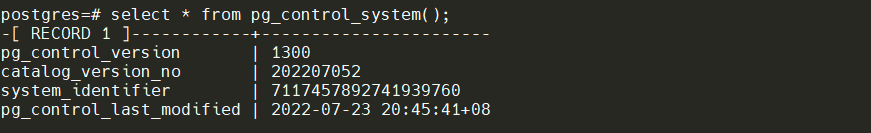

pg_control_system（系统参数）

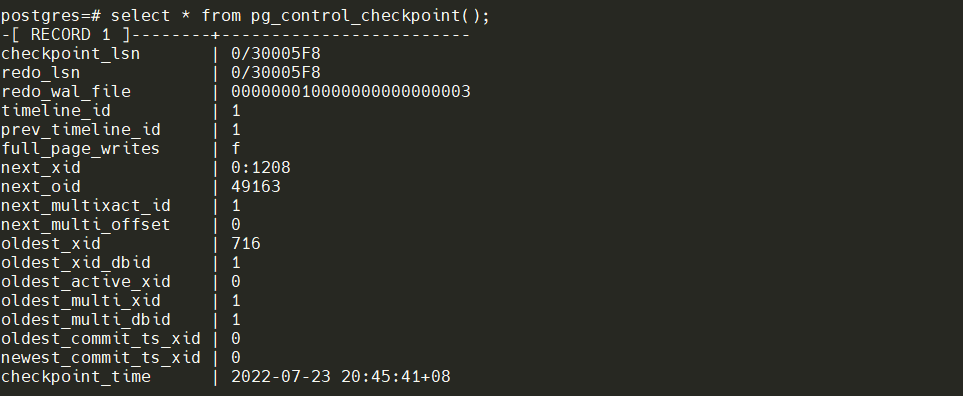

pg_control_checkpoint（checkpoint参数）

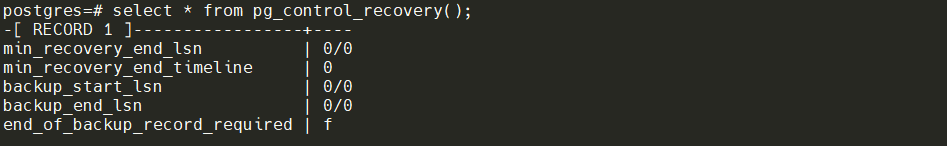

pg_control_recovery（recovery参数）
服务端工具pg_checksums
pg_checksums在postgresql集簇中检查、启用或禁用数据校验和。运行pg_checksums之前，必须彻底关闭服务器。验证校验和时，如果没有校验和错误，则退出状态为零，如果检测到至少一个校验和失败，则退出状态为非零。启用或禁用校验和时，如果操作失败，则退出状态为非零。
验证校验和时，集簇中的每个文件都要被扫描。启用校验和时，集簇中的每个文件都会被重写。禁用校验和时，仅更新pg_control文件。
服务端工具pg_ctl
pg_clt在备点进行promote时，需要判断备点状态，即备点状态需为db_in_archive_recovery。
static dbstate
get_control_dbstate(void)
{
dbstate ret;
bool crc_ok;
controlfiledata *control_file_data = get_controlfile(pg_data, &crc_ok);
if (!crc_ok)
{
write_stderr(_("%s: control file appears to be corrupt\n"), progname);
exit(1);
}
ret = control_file_data->state;
pfree(control_file_data);
return ret;
}
dbstate的几种状态如下：
/*
* system status indicator. note this is stored in pg_control; if you change
* it, you must bump pg_control_version
*/
typedef enum dbstate
{
db_startup = 0,
db_shutdowned,
db_shutdowned_in_recovery,
db_shutdowning,
db_in_crash_recovery,
db_in_archive_recovery,
db_in_production
} dbstate;
服务端工具pg_resetwal
通过函数read_controlfile，实现了读取pg_control，目的是为了后续对pg_control的修改。
服务端工具pg_rewind
通过函数read_controlfile，实现了读取pg_control，目的是为了后续对pg_control的修改。
服务端工具pg_checksums
之前提到pg_checksums会读取pg_control控制文件，同时pg_checksums也会更新pg_control控制文件，主要是更新data page checksum version的值。

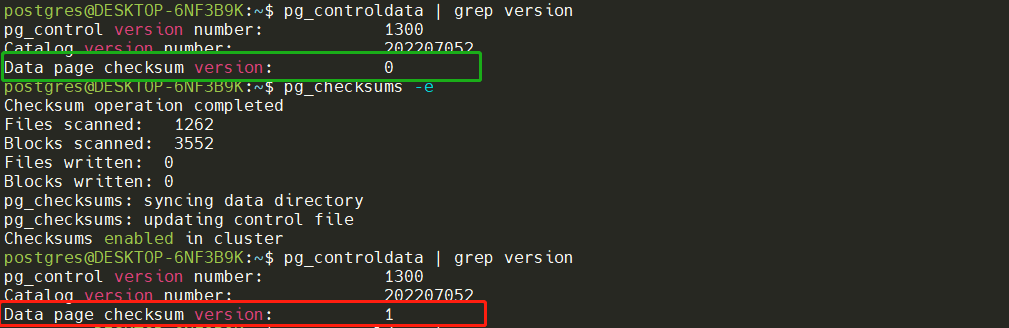

当执行pg_checksums -e时，开启校验，会将控制文件中data page checksum version更新为1，如果是 -d 关闭校验，则data page checksum version被更新为0.
/*
* finally make the data durable on disk if enabling or disabling
* checksums. flush first the data directory for safety, and then update
* the control file to keep the switch consistent.
*/
if (mode == pg_mode_enable || mode == pg_mode_disable)
{
controlfile->data_checksum_version = (mode == pg_mode_enable) ? pg_data_checksum_version : 0;
if (do_sync)
{
pg_log_info("syncing data directory");
fsync_pgdata(datadir, pg_version_num);
}
pg_log_info("updating control file");
update_controlfile(datadir, controlfile, do_sync);
if (verbose)
printf(_("data checksum version: %u\n"), controlfile->data_checksum_version);
if (mode == pg_mode_enable)
printf(_("checksums enabled in cluster\n"));
else
printf(_("checksums disabled in cluster\n"));
}
服务端工具pg_resetwal
pg_resetwal可以重置损坏的wal日志或根据事务号进行重置wal日志文件，同时如有必要同时更新pg_control文件。
/*
* write out the new pg_control file.
*/
static void
rewritecontrolfile(void)
{
/*
* adjust fields as needed to force an empty xlog starting at
* newxlogsegno.
*/
xlogsegnooffsettorecptr(newxlogsegno, sizeofxloglongphd, walsegsz,
controlfile.checkpointcopy.redo);
controlfile.checkpointcopy.time = (pg_time_t) time(null);
controlfile.state = db_shutdowned;
controlfile.checkpoint = controlfile.checkpointcopy.redo;
controlfile.minrecoverypoint = 0;
controlfile.minrecoverypointtli = 0;
controlfile.backupstartpoint = 0;
controlfile.backupendpoint = 0;
controlfile.backupendrequired = false;
/*
* force the defaults for max_* settings. the values don't really matter
* as long as wal_level='minimal'; the postmaster will reset these fields
* anyway at startup.
*/
controlfile.wal_level = wal_level_minimal;
controlfile.wal_log_hints = false;
controlfile.track_commit_timestamp = false;
controlfile.maxconnections = 100;
controlfile.max_wal_senders = 10;
controlfile.max_worker_processes = 8;
controlfile.max_prepared_xacts = 0;
controlfile.max_locks_per_xact = 64;
/* the control file gets flushed here. */
update_controlfile(".", &controlfile, true);
}
服务端工具pg_rewind
将postgresql数据目录同步到新的时间线。
static controlfiledata controlfile_target;
static controlfiledata controlfile_source;
static controlfiledata controlfile_source_after;
从源控制文件中读取必要信息，并重新写入目标控制文件。
pg_control保存了4类信息，分别是postgres集簇的初始化信息、系统信息、checkpoint信息、recovery信息。多种服务端工具会对pg_control进行查看或者修改。本文从代码的角度梳理了对pg_control读写相关的代码，希望能对大家了解postgres控制文件有所帮助。
